طبقه بندی سیستم های تولید برق فتوولتایک
سیستم های تولید برق فتوولتایک به سیستم های تولید برق فتوولتیک مستقل، سیستم های تولید برق فتوولتایک متصل به شبکه و سیستم های تولید برق فتوولتایک توزیع شده تقسیم می شوند.

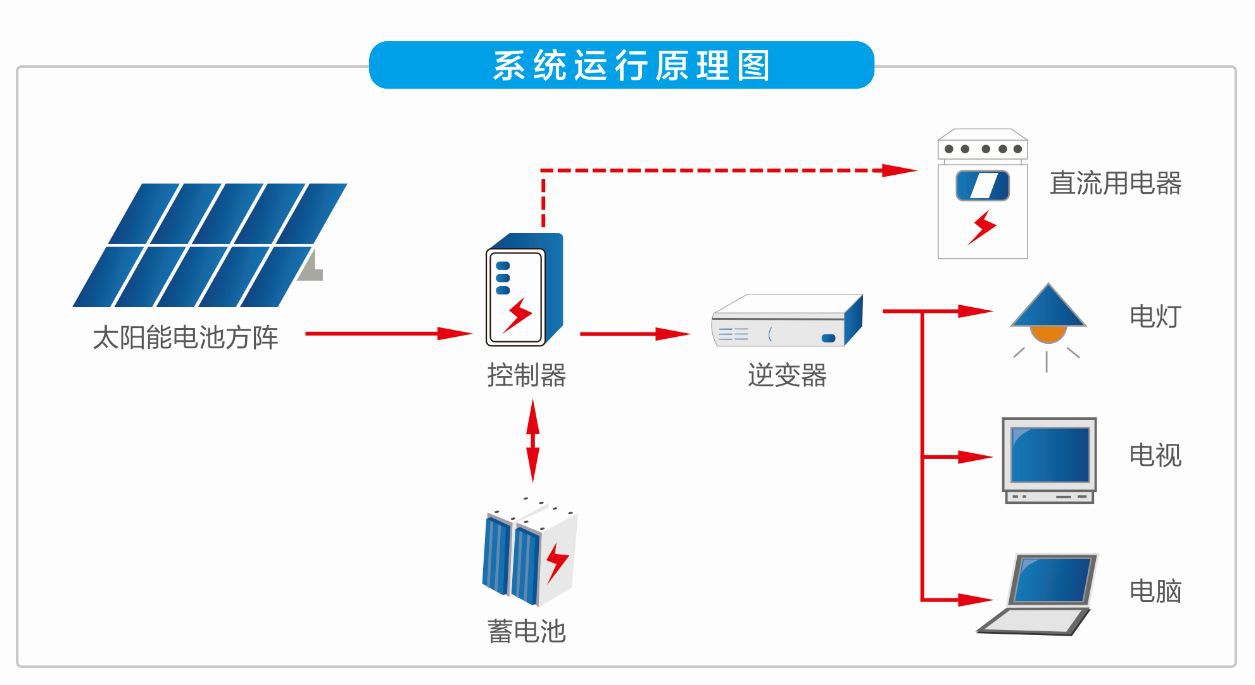

1. تولید برق فتوولتیک مستقل نیز به نام خارج از شبکه تولید برق فتوولتایک. عمدتاً از اجزای سلول خورشیدی، کنترل کننده ها، و باتری ها تشکیل شده است. اگر شما می خواهید برای تامین قدرت به بار AC, شما همچنین نیاز به پیکربندی اینورتر AC. نیروگاه های مستقل فتوولتیک شامل سیستم های منبع تغذیه برای روستاهای مناطق دورافتاده، سیستم های برق خانگی خورشیدی، منابع تغذیه سیگنال ارتباطی، حفاظت کاتدیک، چراغ های خیابان خورشیدی، و دیگر سیستم های تولید برق فتوولتایک با باتری هایی است که می توانند به طور مستقل فعالیت کنند.

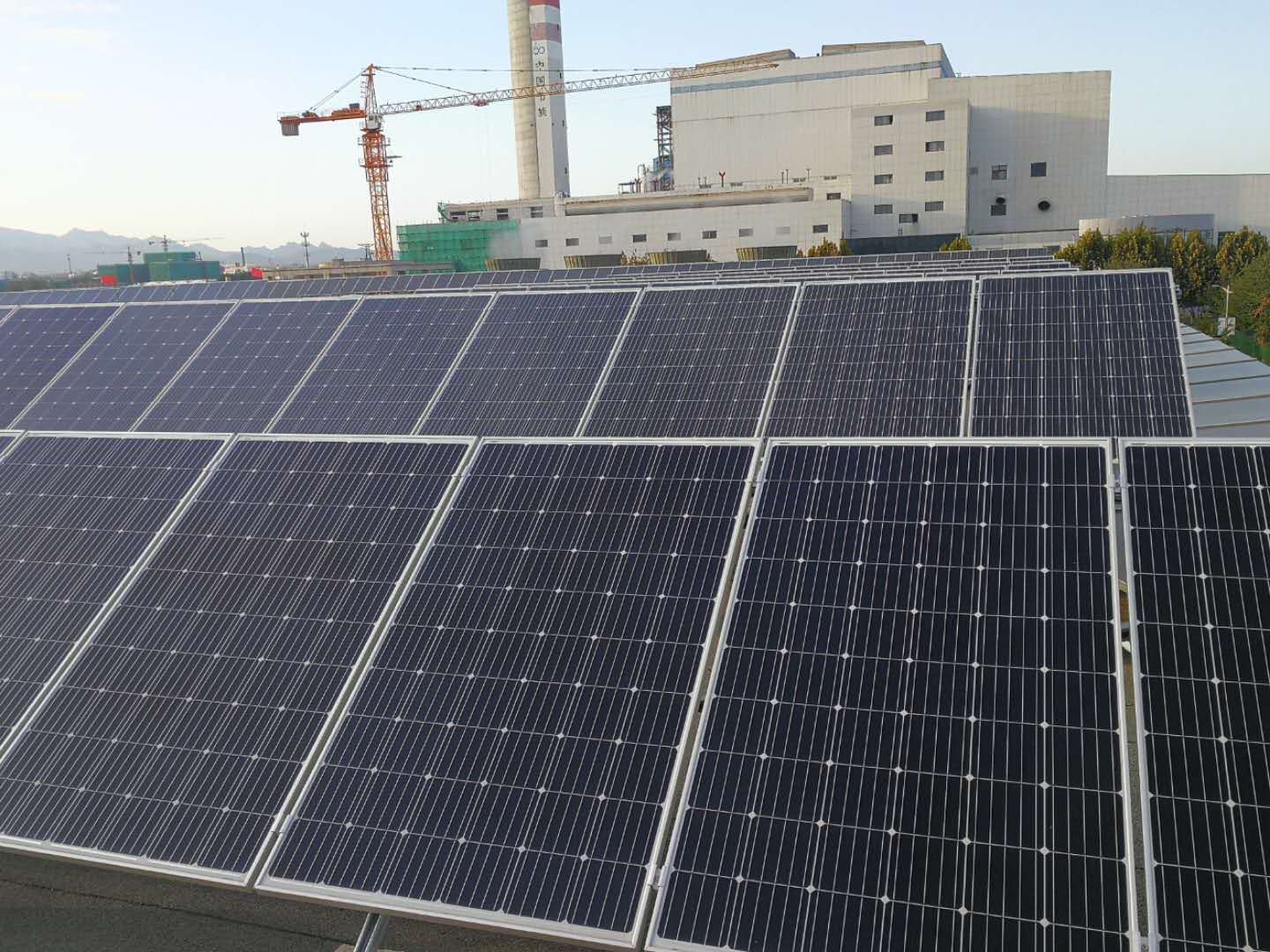

2. شبکه متصل به تولید برق فتوولتایک به این معنی است که جریان مستقیم تولید شده توسط ماژول های خورشیدی به جریان متناوب است که با نیازهای شبکه برق اصلی توسط اینورتر متصل به شبکه تبدیل شده و سپس به طور مستقیم به شبکه عمومی متصل.

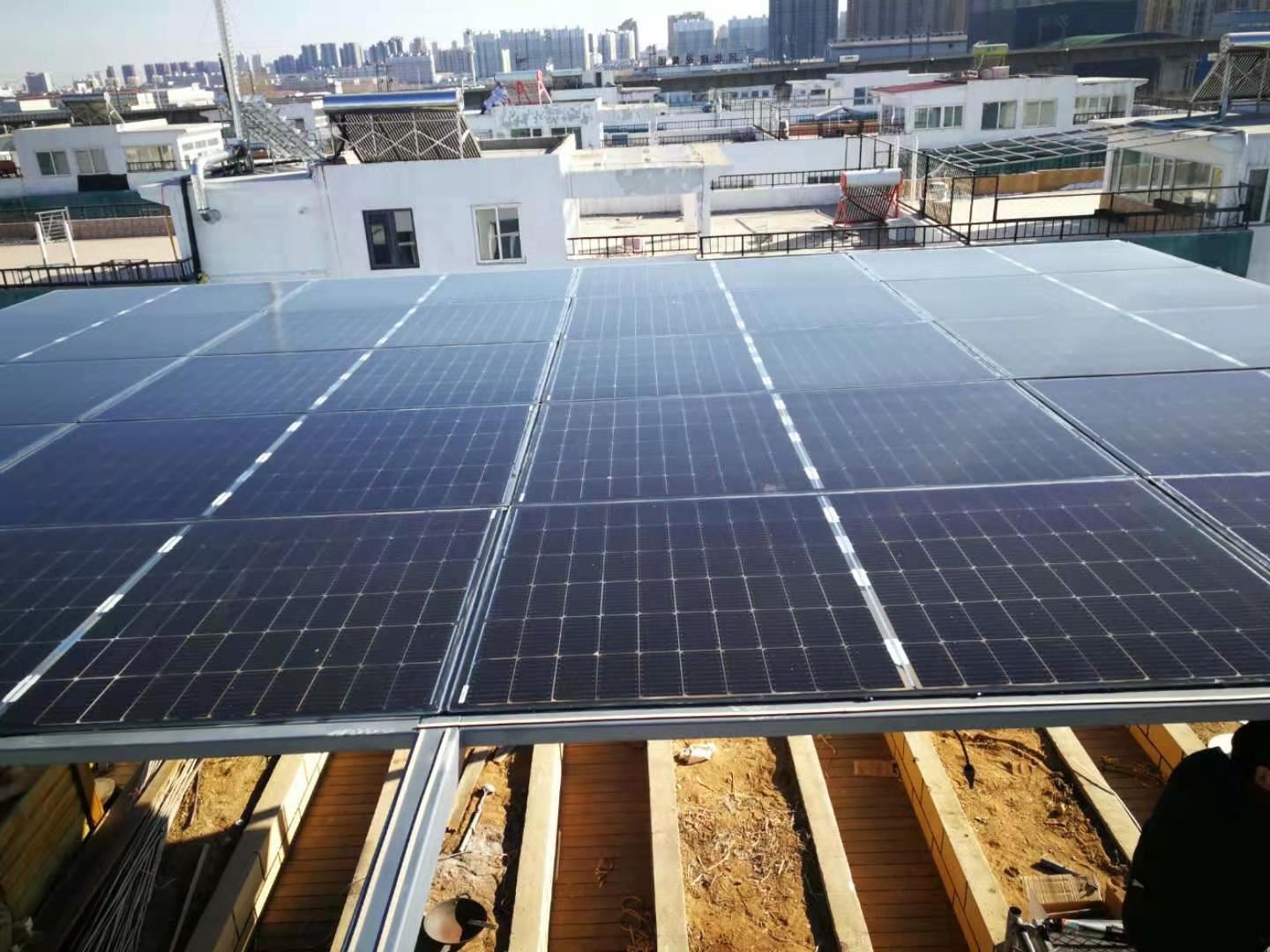

می توان آن را به سیستم های تولید برق متصل به شبکه با و بدون باتری تقسیم کرد. سیستم تولید برق متصل به شبکه با باتری ذخیره سازی قابل برنامه ریزی است و می تواند در زمان نیاز در شبکه یا خارج از آن ادغام شود. همچنین دارای عملکرد منبع تغذیه پشتیبان است که می تواند زمانی که شبکه از قدرت خارج شده است، قدرت اضطراری را فراهم کند. سیستم های تولید برق متصل به شبکه فتوولتیک با باتری اغلب در ساختمان های مسکونی نصب می شوند؛ سیستم های تولید برق متصل به شبکه بدون باتری عملکرد قابلیت اعزام و قدرت پشتیبان گیری را ندارد، و به طور کلی بر روی سیستم های بزرگتر نصب شده است. تولید برق فتوولتیک متصل به شبکه، ایستگاه های برق فتوولتیک متصل به شبکه در مقیاس بزرگ را متمرکز کرده است که عموماً ایستگاه های برق در سطح ملی هستند. ویژگی اصلی این است که انرژی تولید شده به طور مستقیم به شبکه منتقل می شود، و شبکه به طور یکنواخت برای تأمین قدرت به کاربران مستقر می شود. با این حال این نوع ایستگاه برق دارای سرمایه گذاری بزرگ، یک دوره ساخت طولانی، و یک منطقه بزرگ است و هنوز توسعه چندانی پیدا نکرده است. فتوولتیک های متصل به شبکه کوچک توزیع شده، به ویژه تولید برق فتوولتایک یکپارچه ساختمان فتوولتایک، جریان اصلی تولید برق فتوولتایک متصل به شبکه به دلیل مزایای سرمایه گذاری کوچک، ساخت سریع، ردپای کوچک، و پشتیبانی از سیاست بزرگ هستند.
۳- سیستم تولید برق فتوولتیک توزیع شده که با نام تولید برق توزیع شده یا منبع تغذیه توزیع شده نیز شناخته می شود، به پیکربندی یک سیستم کوچک تر منبع تغذیه فتوولتایک در سایت کاربر یا نزدیک به سایت برق برای پاسخگویی به نیازهای کاربران خاص و پشتیبانی از شبکه توزیع برق موجود عملیات اقتصادی اشاره دارد، یا نیازهای این دو جنبه را در یک زمان برآورده می کند.
تجهیزات اساسی یک سیستم تولید برق فتوولتایک توزیع شده شامل اجزای سلول فتوولتایک، براکت آرایه مربع فتوولتیک، جعبه های ترکیب کننده DC، کابینت های توزیع برق DC، اینورترهای متصل به شبکه، کابینت های توزیع برق AC و دیگر تجهیزات، و همچنین دستگاه های نظارت بر سیستم منبع تغذیه و دستگاه نظارت بر محیط زیست است. حالت بهره برداری آن این است که تحت شرایط تابش خورشیدی، آرایه ماژول سلول خورشیدی سیستم تولید برق فتوولتیک انرژی الکتریکی خروجی را از انرژی خورشیدی تبدیل می کند، و آن را از طریق جعبه کمباین DC به کابینه توزیع DC می فرستد، و توسط اینورتر متصل به شبکه به منبع تغذیه AC وارونه می شود. بار، مازاد یا قدرت ناکافی خود ساختمان با اتصال به شبکه تنظیم می شود.
